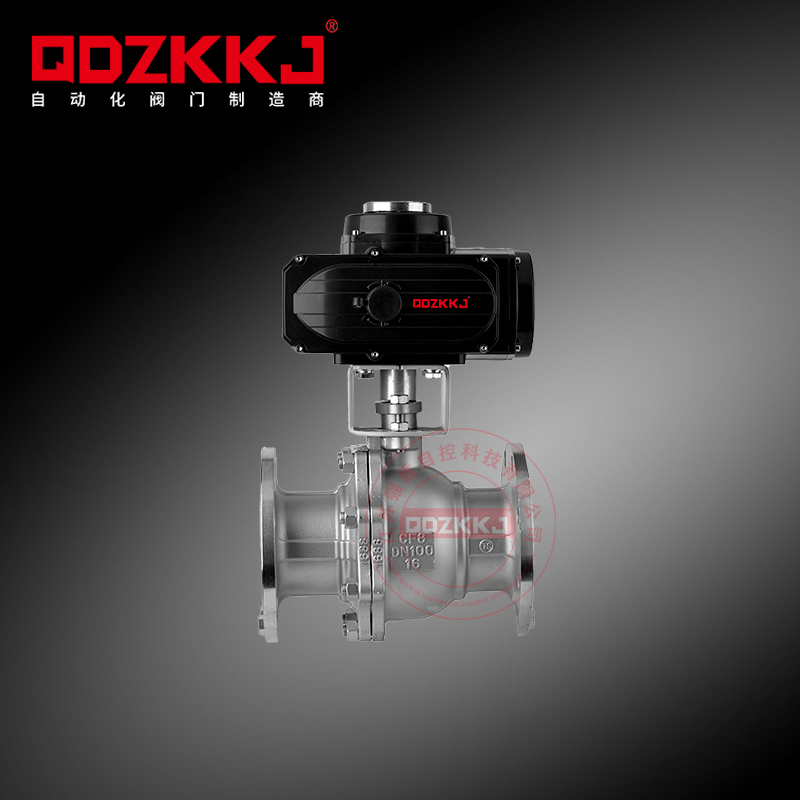

電動不銹鋼高平臺法蘭球閥

掃碼立即購買

?????18962377119

產品介紹

電動不銹鋼法蘭球閥
產品概述
Q941F電動美標/日標球閥閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。電動美標/日標球閥按其密封性能可分軟密封閥座及金屬密封閥座。軟密封閥座適用于溫度≤180°的場合，金屬硬密封閥座適用于溫度≤425°的場合。電動美標/日標球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
產品特點
1、流體阻力小，電動美標/日標球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、電動美標/日標球閥裝有止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且電動美標/日標球閥的密封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故電動美標/日標球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
技術參數

Q系列電動執行器技術參數		Q941F電動美標/日標球閥閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN15～200mm
輸出力矩	50N·M～2000N·M	公稱壓力	150Lb,300LB/10K、20K
任選功能	開關型、觸點型、開度信號、智能型	閥軸材質	不銹鋼
動作范圍	0～90°±5°	閥體材質	碳鋼、304/316/316L不銹鋼
動作時間	15秒/30秒/60秒	球體材質	304/316/316L不銹鋼
環境溫度	-30°～60°	閥座密封	PTFE、PPL、金屬密封
手動操作	附帶手柄操作	溫度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
限位	電氣、機械二重限位	適用介質	水、硝酸類、醋酸類、粘性流體、漿料等
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	水、硝酸類、醋酸類、粘性流體、漿料等
輸入信號	0-10，1-5VDC/4-20mA(智能型)	特點	連線簡單，結構緊湊、阻力小、動作穩定

美標150Lb外形尺寸

公稱通徑DN	L	L1	H	D	D1	額定功率	額定電流
15	108	155	245	89	60.5	15W	0.2A
20	117	155	251	98	70	15W	0.2A
25	127	155	258	108	79.5	15W	0.2A
32	140	155	270	117	89	15W	0.2A
40	165	208	290	127	98.5	25W	0.5A
50	178	208	300	152	120.5	25W	0.5A
65	190	208	320	178	139.5	25W	0.5A
80	203	256	355	190	152.5	50W	0.8A
100	229	256	380	229	190.5	90W	1.0A
125	356	288	415	254	216	90W	1.0A
150	394	288	440	279	241.3	120W	1.2A
200	457	288	470	394	298.5	150W	1.2A

美標300Lb外形尺寸

公稱通徑DN	L	L1	H	D	D1	額定功率	額定電流
15	140	155	245	95	66.5	15W	0.2A
20	152	155	251	117	82.5	15W	0.2A
25	165	155	258	124	89	15W	0.2A
32	178	208	270	133	98.5	25W	0.5A
40	190	208	290	156	114.5	25W	0.5A
50	216	256	300	165	127	50W	0.8A
65	241	256	320	190	149	50W	0.8A
80	283	256	355	210	168	90W	1.0A
100	305	288	380	254	200	120W	1.2A
125	381	288	415	279	235	120W	1.2A
150	403	288	440	318	270	150W	1.2A

日標10K外形尺寸

公稱通徑DN	L	L1	H	D	D1	額定功率	額定電流
15	108	155	245	95	70	15W	0.2A
20	117	155	251	100	75	15W	0.2A
25	127	155	258	125	90	15W	0.2A
32	140	155	270	135	100	15W	0.2A
40	165	208	290	140	105	25W	0.5A
50	178	208	300	155	120	25W	0.5A
65	190	208	320	175	140	25W	0.5A
80	203	256	355	185	150	50W	0.8A
100	229	256	380	210	175	90W	1.0A
125	356	288	415	250	210	90W	1.0A
150	394	288	440	280	240	120W	1.2A
200	457	288	470	330	290	150W	1.2A

日標20K外形尺寸

公稱通徑DN	L	L1	H	D	D1	額定功率	額定電流
15	140	155	245	95	70	15W	0.2A
20	152	155	251	117	75	15W	0.2A
25	165	155	258	124	90	15W	0.2A
32	178	208	270	133	100	25W	0.5A
40	190	208	290	156	105	25W	0.5A
50	216	256	300	165	120	50W	0.8A
65	241	256	320	190	140	50W	0.8A
80	283	256	355	200	160	90W	1.0A
100	305	288	380	225	185	120W	1.2A
125	381	288	415	270	225	120W	1.2A
150	403	288	440	305	260	150W	1.2A

訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
注意事項
1：請務必接對電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外使用時最好給電動執行器外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。
