在現代工業生產中，流體控制系統的效率和可靠性直接影響著整個生產流程的穩定性和產品質量。作為流體控制設備的重要組成部分，氣動法蘭蝶閥憑借其獨特的設計和優越的性能，已經成為眾多工業領域的關鍵部件。

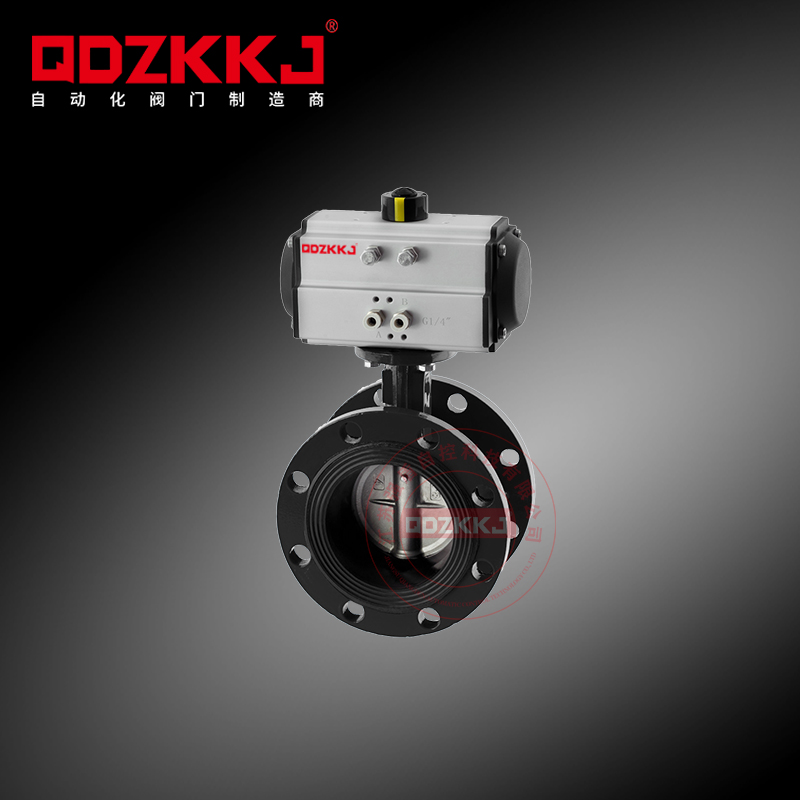

氣動法蘭蝶閥的結構與工作原理

氣動法蘭蝶閥主要由閥體、蝶板、閥桿、氣動執行機構和密封件組成。其核心部件是蝶板，通過氣動執行機構的驅動，蝶板在閥體內旋轉，實現開關和調節功能。法蘭連接方式確保了閥門與管道的緊密連接，避免了泄漏問題。

氣動法蘭蝶閥的工作原理非常簡單。當氣動執行機構接收到氣源信號時，氣動缸體內的活塞在氣壓作用下移動，通過連桿帶動閥桿旋轉，從而使蝶板在閥體內進行90度的旋轉，實現閥門的開關。關閉時，蝶板與閥座緊密接觸，形成良好的密封效果；開啟時，蝶板與流體呈平行狀態，流體能夠順暢通過。

氣動法蘭蝶閥的優勢

高效節能：氣動法蘭蝶閥的操作速度快，響應時間短，能夠迅速完成開關操作，提高了系統的工作效率。氣動執行機構的能耗低，相較于電動閥門具有更好的節能效果。

可靠性強：氣動法蘭蝶閥采用高質量材料制造，耐腐蝕、耐磨損，使用壽命長。其簡單的結構設計減少了故障的可能性，維護成本低，確保了長期的可靠運行。

密封性能優越：法蘭連接方式和優質密封材料的應用，使得氣動法蘭蝶閥在關閉時能夠?qū)崿F(xiàn)良好的密封效果，避免了泄漏問題，保證了流體控制的精確性。

適用范圍廣：氣動法蘭蝶閥可以應用于各種流體介質，包括水、氣體、油品、化學液體等，適用于石油、化工、食品、醫藥、水處理等多個行業。

應用實例分析

在石油化工行業中，氣動法蘭蝶閥因其高效、可靠的特點，被廣泛應用于各類工藝流程中。例如，在煉油廠的冷卻水系統中，氣動法蘭蝶閥可以快速準確地調節水流量，保證生產裝置的正常運行。在儲罐區的液體輸送管道上，氣動法蘭蝶閥能夠有效防止泄漏，確保生產的安全性和環境的保護。

在食品加工行業，氣動法蘭蝶閥同樣發揮著重要作用。由于食品加工對衛生要求極高，氣動法蘭蝶閥的優良密封性能和無污染材質，滿足了食品級的要求，廣泛應用于飲料、乳制品、醬油等生產線上，確保了產品的品質和安全。

氣動法蘭蝶閥的選型指南

在選擇氣動法蘭蝶閥時，需要根據具體的應用場景和要求進行綜合考慮。以下是幾個關鍵因素：

介質特性：不同的流體介質對閥門的材料和密封性能要求不同。對于腐蝕性介質，應選擇耐腐蝕材料；對于高溫介質，應選擇耐高溫材料。

工作壓力和溫度：氣動法蘭蝶閥需要在特定的壓力和溫度范圍內正常工作。因此，在選型時，應確保閥門的壓力等級和溫度范圍滿足實際工況的要求。

閥門尺寸和連接方式：根據管道的尺寸選擇合適的閥門尺寸，并確定法蘭標準和連接方式，確保閥門能夠與管道系統緊密連接。

操作要求：根據系統的控制要求選擇相應的氣動執行機構，考慮其響應速度、控制精度和操作方式，確保閥門能夠準確可靠地執行開關操作。

安裝與維護

氣動法蘭蝶閥的安裝和維護同樣是確保其正常運行的重要環節。正確的安裝步驟和定期的維護保養，可以延長閥門的使用壽命，提高系統的可靠性。

安裝步驟：

確認閥門與管道的規格匹配，檢查閥門及管道內是否有異物。

將法蘭蝶閥置于管道法蘭之間，用螺栓將閥門和管道緊固，確保法蘭面之間的密封。

安裝氣動執行機構，連接氣源管道，確保氣源壓力穩定。

維護保養：

定期檢查氣動執行機構的氣源情況，確保氣源干凈、干燥。

定期檢查閥門的密封情況，必要時更換密封件。

定期對閥桿和其他傳動部件進行潤滑，保持良好的運轉狀態。

未來發展趨勢

隨著工業自動化水平的不斷提高，氣動法蘭蝶閥也在不斷發展和創新。未來，智能化和遠程控制將成為氣動法蘭蝶閥的重要發展方向。通過集成傳感器和控制系統，氣動法蘭蝶閥可以實現對流體參數的實時監測和遠程控制，提高系統的自動化水平和管理效率。

和節能也是未來發展的重要趨勢。采用新型材料和高效節能技術，氣動法蘭蝶閥將更加符合綠色發展的要求，助力工業領域的可持續發展。

結論

氣動法蘭蝶閥以其高效、可靠、耐用的優越性能，廣泛應用于各個工業領域，成為流體控制系統中的重要一環。通過合理的選型、正確的安裝和定期的維護，氣動法蘭蝶閥能夠充分發揮其優勢，為工業生產提供穩定的支持。未來，隨著技術的不斷進步，氣動法蘭蝶閥將繼續迎來更加廣闊的發展前景，助力各行業實現更高效、更的生產目標。
